Descripció del producte

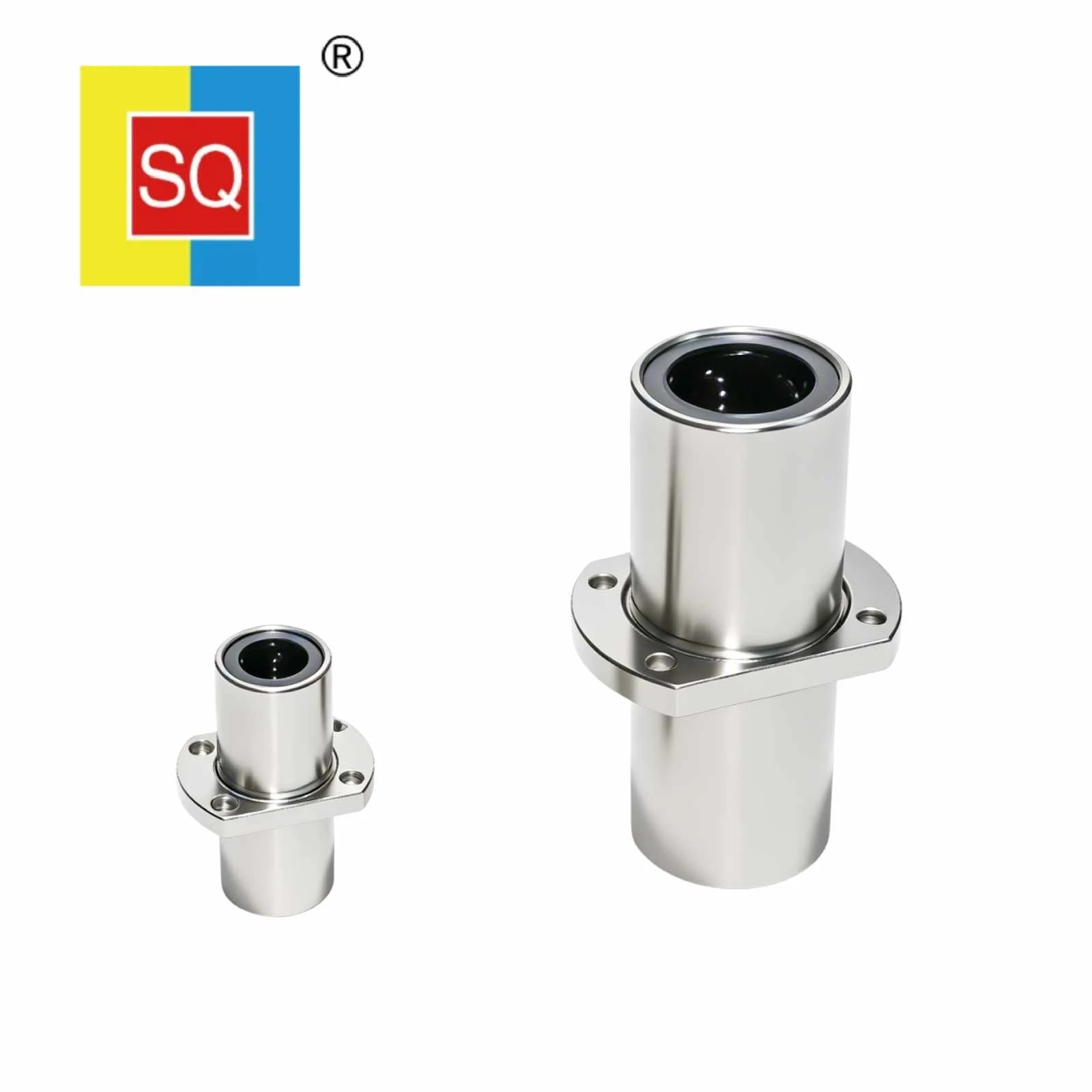

El coixinet lineal de brida LMKC20LUU és un coixinet lineal de brida-quadrat dissenyat per a aplicacions que requereixen un moviment lineal fiable i de baixa-fricció amb un muntatge estructural sòlid. La brida quadrada (tipus LMKC-) proporciona un muntatge cap avall de quatre-perns-punts, la qual cosa la fa molt adequada per a marcs de màquines i conjunts estructurals on el coixinet s'ha de fixar en els dos eixos X i Y.
La designació LUU indica un circuit de boles de doble -fila i una longitud de carcassa estesa (L=80 mm vs. 45 mm per al LMK20UU estàndard). Aquesta geometria estesa distribueix la càrrega a través d'una zona de contacte més llarga, augmentant la rigidesa i reduint la càrrega de vora a l'eix -, especialment valuosa en aplicacions on hi ha càrregues de moment o forces en voladís.
Tots els coixinets de la sèrie LMKC de SIQIANG es fabriquen a les nostres instal·lacions de producció de 19.800 m² amb CNC de precisió i equips de rectificat, i es subministren documentació per al compliment de les normes ISO 9001, RoHS i REACH.
Brida quadrada (tipus LMKC)
Muntatge de 4 perns, estable en dos plans
Circuit de boles de doble-fila (LUU)
Longitud estesa per a una major resistència al moment
5 circuits de boles, pista de terra de precisió, recorregut constant de baixa-fricció
Compatible amb eixos lineals de precisió Ø20 h6
Fabricació certificada ISO 9001
Traçabilitat completa del lot disponible
Marca OEM, embalatge personalitzat i variants segellades disponibles a petició
Dimensions i especificacions
| Tipus de segell | Circuit de pilota | Dr (mm) | Tolerància (μm) | D (mm) | Tolerància (μm) | L ±0,3 (mm) | Longitud total mitjana(mm) | V (mm) | jo (mm) | D1 (mm) | K (mm) | H (mm) | PCD (mm) | D1xd2xh | Excentricitat | C (N) | Co (N) | Pes (g) |
| LMFC6LUU / LMKC6LUU | 4 | 6 | 0/-10 | 12 | 0/-13 | 35 | 29 | 12 | 15 | 28 | 22 | 5 | 20 | 3.5x6x3.1 | 323 | 529 | 31 | |
| LMFC8LUU / LMKC8LUU | 4 | 8 | 0/-10 | 15 | 0/-13 | 45 | 37 | 16 | 20 | 32 | 25 | 5 | 24 | 3.5x6x3.1 | 15 | 431 | 784 | 51 |
| LMFC10LUU / LMKC10LUU | 4 | 10 | 0/-10 | 19 | 0/-13 | 55 | 47 | 20.5 | 24.5 | 40 | 30 | 6 | 29 | 4.5x7.5x4.1 | 588 | 1100 | 98 | |
| LMFC12LUU / LMKC12LUU | 4 | 12 | 0/-10 | 21 | 0/-16 | 57 | 47 | 20.5 | 25.5 | 42 | 32 | 6 | 32 | 4.5x7.5x4.1 | 813 | 1570 | 110 | |
| LMFC13LUU / LMKC13LUU | 4 | 13 | 0/-10 | 23 | 0/-16 | 61 | 27.5 | 43 | 34 | 6 | 33 | 4.5x7.5x4.1 | 813 | 1570 | 130 | |||
| LMFC16LUU / LMKC16LUU | 5 | 16 | 0/-10 | 28 | 0/-16 | 70 | 56 | 25 | 32 | 48 | 37 | 6 | 38 | 4.5x7.5x4.1 | 1230 | 2350 | 190 | |
| LMFC20LUU / LMKC20LUU | 5 | 20 | 0/-10 | 32 | 0/-16 | 80 | 65 | 28.5 | 36 | 54 | 42 | 8 | 43 | 5.5x9x5.1 | 1400 | 2740 | 260 | |
| LMFC25LUU / LMKC25LUU | 6 | 25 | 0/-12 | 40 | 0/-19 | 112 | 83 | 37.5 | 52 | 62 | 50 | 8 | 51 | 5.5x9x5.1 | 20 | 1560 | 3140 | 540 |
| LMFC30LUU / LMKC30LUU | 6 | 30 | 0/-12 | 45 | 0/-19 | 123 | 90 | 40 | 56.5 | 74 | 58 | 10 | 60 | 6.6x11x6.1 | 2490 | 5490 | 680 | |
| LMFC35LUU / LMKC35LUU | 6 | 35 | 0/-12 | 52 | 0/-19 | 135 | 62.5 | 82 | 64 | 10 | 67 | 6.6x11x6.1 | 2650 | 6270 | 1020 | |||
| LMFC40LUU / LMKC40LUU | 6 | 40 | 0/-15 | 60 | 0/-22 | 151 | 69 | 96 | 75 | 13 | 78 | 9x14x8.1 | 25 | 3430 | 8040 | 1570 | ||
| LMFC50LUU / LMKC50LUU | 6 | 50 | 0/-15 | 80 | 0/-22 | 192 | 89.5 | 116 | 92 | 13 | 98 | 9x14x8.1 | 6080 | 15900 | 3600 | |||
| LMFC60LUU / LMKC60LUU | 6 | 60 | 0/-20 | 90 | 0/-25 | 209 | 95.5 | 134 | 106 | 18 | 112 | 11x17x11.1 | 30 | 7550 | 20000 | 4500 |
Indústries d'aplicació
El factor de forma de brida quadrada-i el circuit de boles de doble-fila fan que el LMKC20LUU sigui una opció pràctica sempre que un coixinet lineal s'hagi de cargolar directament a una superfície estructural i suportar càrregues entre moderades i elevades en una carrera compacta. Les àrees comunes de desplegament inclouen:
Automatització industrial
Robots cartesians, unitats de recollida-i-de col·locar i etapes d'actuador lineal on es requereix un posicionament rígid i repetible.
CNC i màquines-eina
Guiatge d'eix secundari, corredisses d'eines i conjunts de parada regulable en centres de fresat i tornejat.
Maquinària d'embalatge
Sistemes d'alimentació de pel·lícules, guies de formació de cartró i unitats de transferència de transportadors que requereixen un viatge lineal de servei continu-.
Equip mèdic i de laboratori
Diapositives d'instruments de diagnòstic, plataformes de dispensació de fluids i pòrtics de manipulació de mostres que requereixen un joc baix.
Maquinària d'impressió i tèxtil
Imprimeix-guies del carro del capçal, marcs de tensió del teixit i conjunts de barres-d'agulles que funcionen a ritmes de cicle sostinguts.
Enginyeria i Logística
Taules elevadores i de transferència, rails de guia de palets i estructures de columnes telescòpiques en sistemes de manipulació de materials.
Serveis de personalització i OEM
SIQIANG gestiona una-biblioteca d'eines interna de més de 4.000 patrons i accepta comandes OEM amb terminis de lliurament de 7 dies (articles en estoc) a 30-45 dies (configuracions personalitzades). Les modificacions següents estan disponibles per a la sèrie LMKC:
Marca OEM
Marcat làser personalitzat, gravat de logotip o embalatge neutre disponible. S'accepten dissenys de caixa de cartró i bosses d'etiqueta privada.
Opcions de tipus de segell
Variants-obertes de segell de contacte o de goma-. Les versions segellades milloren la resistència a la contaminació en ambients amb pols o boira.
Variant de brida
Brida-rodona (LMFC) o brida-quadrada (LMKC) disponible amb la mateixa mida de forat. Especifiqueu a la comanda si cal una geometria de muntatge diferent.
Documentació i mostres
Unitats de mostra disponibles per a la-validació prèvia de la comanda. Vídeo de muntatge/instal·lació i dibuixos CAD disponibles a petició. 12-mes de garantia en tots els enviaments.
Per què el coixinet SIQIANG
Zhejiang SIQIANG Bearing Manufacturing Co., Ltd. és una empresa d'alta-tecnologia amb seu a Lishui, província de Zhejiang, especialitzada en coixinets lineals, corredisses lineals, unitats de suport d'eix, cargols de boles i coixinets d'articulació. Des de 2007, la companyia ha subministrat clients B2B al sud-est asiàtic, Europa, Àfrica i Amèrica sota les marques registrades SQ i SIQIANG. Cada lot es fabriquen sota la gestió de qualitat ISO 9001 i passa un estricte procés d'inspecció en diverses etapes - abans de l'enviament.
2007
Fundat
19,800 m²
Instal·lació de producció
120+
Màquines CNC
50+
Països exportadors
Preguntes freqüents
Quin diàmetre i tolerància de l'eix requereix el LMKC20LUU?
El coixinet està dissenyat per utilitzar-lo amb un eix lineal de Ø20 mm. Per a un funcionament suau i de baixa-fricció, recomanem un eix amb tolerància h6 (−0 / −13 µm en un diàmetre de 20 mm). Els eixos rectificats fins a una tolerància h5 es poden utilitzar en aplicacions de més-precisió. SIQIANG també subministra eixos lineals endurits i rectificats coincidents -, poseu-vos en contacte amb nosaltres si necessiteu un conjunt d'eix-i-complet.
Quina diferència hi ha entre els tipus de brida LMFC i LMKC?
L'LMFC inclou una brida circular rodona amb un patró de forats-per a cargols al voltant del perímetre, mentre que LMKC utilitza una brida quadrada amb quatre forats per a cargols a les cantonades. El disseny LMKC de brida-quadrada simplifica l'alineació en bastidors de màquines rectangulars i proporciona una petjada de muntatge més estable i simètrica. Tots dos estan disponibles en el mateix rang de perforació i en variants de longitud-estesa LUU.
Quina és la quantitat mínima de comanda i hi ha mostres disponibles?
No hi ha una quantitat de comanda mínima estricta per a les unitats estàndard LMKC20LUU. Les unitats de mostra es poden organitzar per a proves de qualificació abans de fer una comanda a granel. Per a configuracions OEM o personalitzades (segellat especial, dimensions no-estàndards, embalatge d'etiquetes-privades), contacteu amb el nostre equip de vendes per parlar de quantitats i terminis de lliurament.
Quina lubricació es recomana i quina és l'esperança de vida útil?
El coixinet s'envia amb un greix-aplicat de fàbrica adequat per al moviment lineal-de propòsit general. Per a una vida útil allargada, es recomana la relubricació periòdica amb un greix-de liti o EP, especialment en entorns de-cicles o temperatures elevades-. L'aplicació d'un oli anti-rovell abans de l'emmagatzematge també ajuda a preservar l'estat de la superfície. SIQIANG ofereix una garantia de 12 mesos a partir de la data d'enviament en condicions normals de funcionament.
